Обзор продукта

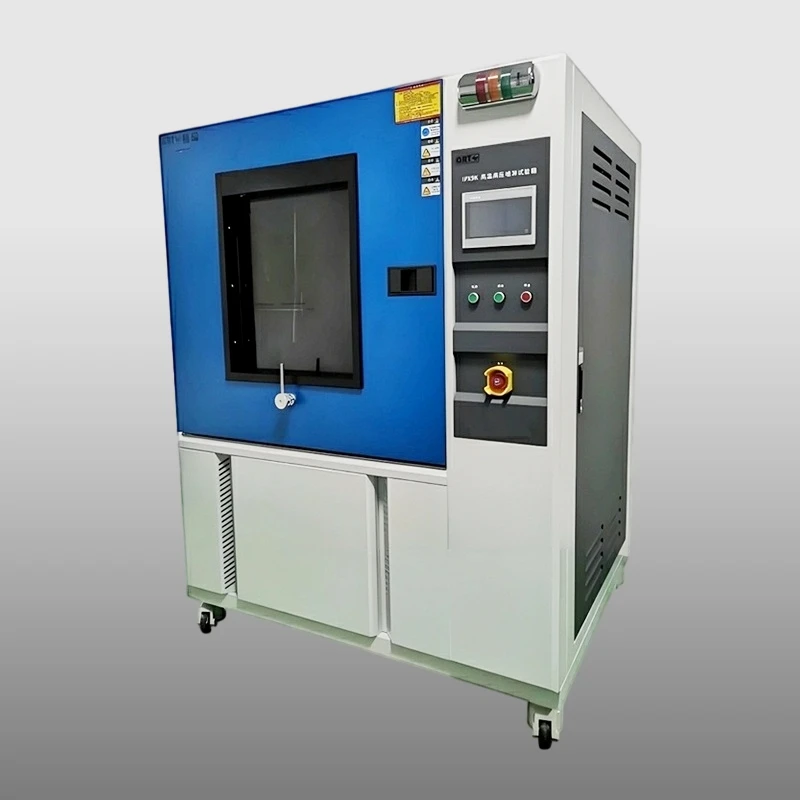

камера для испытаний на дождь IPX9K — это система испытаний на распыление воды под высоким-давлением-высокой температурой, предназначенная для оценки уровня защиты корпусов от процедур очистки мощной паровой-струей. Он широко используется для автомобильных компонентов (легковые автомобили, автобусы, тракторы, мотоциклы), электронных изделий и любых устройств, которые во время эксплуатации могут подвергаться воздействию струй воды под высоким-давлением и высокой-температурой.камера для испытаний на дождь IPX9Kимитирует строгие условия, определенные стандартами ISO 20653-2013 и VW80000, что делает его незаменимым инструментом для обеспечения качества, исследований и разработок, а также испытаний на соответствие требованиям в автомобильной и электронной промышленности.

Особенности продукта

камера для испытаний на дождь IPX9Kсочетает в себе прочную конструкцию с передовыми технологиями для обеспечения точных и повторяемых испытаний:

Специальное тестирование IPX9K– Специально разработан в соответствии с требованиями водонепроницаемости IPX9/9K.
Прочная конструкция– Внешний корпус изготовлен из высококачественной-стали, покрытой термообработанной краской; внутренняя камера и поворотный стол полностью изготовлены из нержавеющей стали SUS304, обеспечивающей длительную -стойкость к коррозии.
Закрытая конструкция камеры– Встроенный-бак для воды с системой рециркуляции воды; датчики уровня для автоматического долива и сигнализация о низком-воде, предотвращающая работу насоса всухую-.

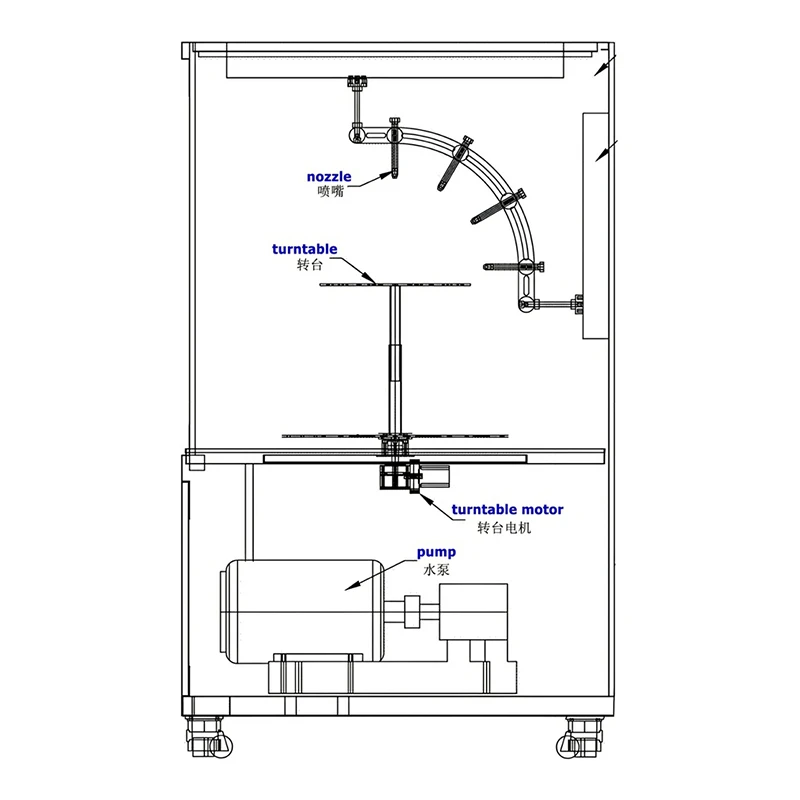

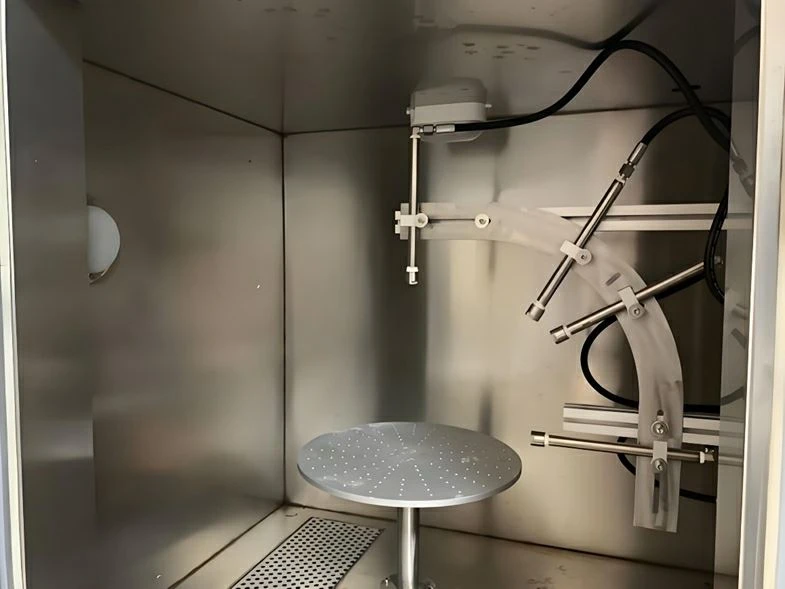

Четыре форсунки-высокого давления– Расположены вертикально под углом 0, 30, 60 и 90 градусов внутри правой стены, строго в соответствии со стандартными спецификациями.
Регулируемое расстояние сопла– 100–200 мм от испытуемого образца, регулируется вручную.
Высокопроизводительный-насос– Импортный оригинальный насос, устойчивый к высоким температурам и высокому давлению, обеспечивающий стабильную длительную-работу.
Прецизионный проигрыватель– Диаметр 400 мм, грузоподъемность 50 кг, скорость вращения 4–10 об/мин (точная настройка с помощью сенсорного экрана). Ручная регулировка высоты.
Система управления сенсорным экраном– 7-дюймовый интерфейс с выделенным контроллером; электрические компоненты LS, Omron и т. д. Настраиваемое время испытания (0–999 мин). Стандартный испытательный цикл: всего 120 секунд (30 секунд на каждую позицию распыления).
Наблюдение и доступ— Окно из закаленного стекла на двери, светодиодное освещение салона; Кабельный порт 50 мм (с резиновой заглушкой) для внешнего источника питания образца.
Полная защита безопасности– Защита от утечек, защита от нехватки воды, защита от короткого-замыкания.

Стандарты испытаний

камера для испытаний на дождь IPX9Kстрого соблюдает:

ИСО 20653-2013– Дорожный транспорт – Степени защиты (код IP) – Защита от водяных струй высокого-давления/высокой{1}}температуры.

ФВ80000– Немецкий автомобильный стандарт для тестирования IPX9K.

Ключевые условия испытаний в соответствии с этими стандартами:

Скорость потока воды: 14–16 л/мин.

Давление воды: 8000–10 000 кПа (приблизительно. 80–100 бар)

Температура воды: 80±5 градусов (по договоренности возможна и комнатная температура)

Углы сопла: 0 градусов, 30 градусов, 60 градусов, 90 градусов (по вертикали).

Продолжительность распыления: 30 секунд на каждый угол, всего 120 секунд.

Скорость вращения поворотного стола: 5±1 об/мин (или как указано)

All parameters can be directly set on the touch screen, ensuring full compliance with IPX9K requirements.

Технические параметры

Ниже приведены основные технические характеристикикамера для испытаний на дождь IPX9K :

Параметр	Спецификация
Внутренние размеры (Д×Д×В)	1000×1000×1000 ммОбычайразмерыдоступный
Внешние размеры (прибл.)	1450×1230×1820 ммОбычайразмерыдоступный
Количество насадок	4 шт.
Углы сопла	0 градусов, 30 градусов, 60 градусов, 90 градусов (по вертикали)
Расстояние между соплом и образцом	100 – 200 мм (ручная регулировка)
Диаметр проигрывателя	φ400 мм
Грузоподъемность проигрывателя	50 кг
Скорость вращения поворотного стола	4 – 10 об/мин (регулируемая)
Регулировка высоты поворотного стола	Руководство
Расход воды	14 – 16 л/мин
Давление воды	8000 – 10000 кПа
Температура воды	Окружающая среда/80±5 градусов (по договоренности)
Продолжительность теста	30 секунд на ракурс (всего 120 секунд)
Источник питания	380 В переменного тока ±10 %, 50 Гц, три-фазы, четыре-провода + PE
Установленная мощность	15,0 кВт
Защиты безопасности	Утечка, нехватка воды, короткое-замыкание
Стандартные аксессуары	Водяной шланг (приблизительно . 5 м)

Часто задаваемые вопросы

В1: В чем разница между IPX9 и IPX9K?

О: IPX9 и IPX9K — это, по сути, один и тот же метод испытаний: струи воды под высоким-давлением и-температурой под четырьмя углами. Термин IPX9K часто используется в автомобильных стандартах, таких как VW80000. Этоткамера для испытаний на дождь IPX9Kсоответствует стандартам ISO 20653 и VW80000.

В2: Могу ли я тестировать образцы, которым во время теста требуется внешнее питание?

А: Да. На боковой стороне камеры имеется кабельный порт диаметром 50 мм с резиновой заглушкой. Через этот порт можно подать шнур питания вашего образца (внешний источник питания предоставляется заказчиком).

В3: Каков диапазон температуры воды?

A: Стандартная конфигурация поддерживает температуру окружающей среды (комнатная температура) и 80±5 градусов. Система отопления может достигать высокой температуры, требуемой IPX9K. Отклонения могут быть оговорены при заказе.

В4: Как осуществляется водоснабжение?

О: В камере имеется встроенный-резервуар для воды с возможностью рециркуляции. Автоматический поплавковый клапан наполняет резервуар из лабораторного крана (давление воды не менее 0,2 МПа, кран диаметром 1/2 дюйма). Датчики низкого-уровня воды защищают насос.

В5: Какое обслуживание требуется?

О: Регулярно проверяйте форсунки на предмет засорения. Водяной фильтр (если имеется) следует периодически проверять. Внутренняя часть из нержавеющей стали требует только регулярной чистки. Импортный насос рассчитан на длительную-работу без обслуживания-.
