Обзор продукта

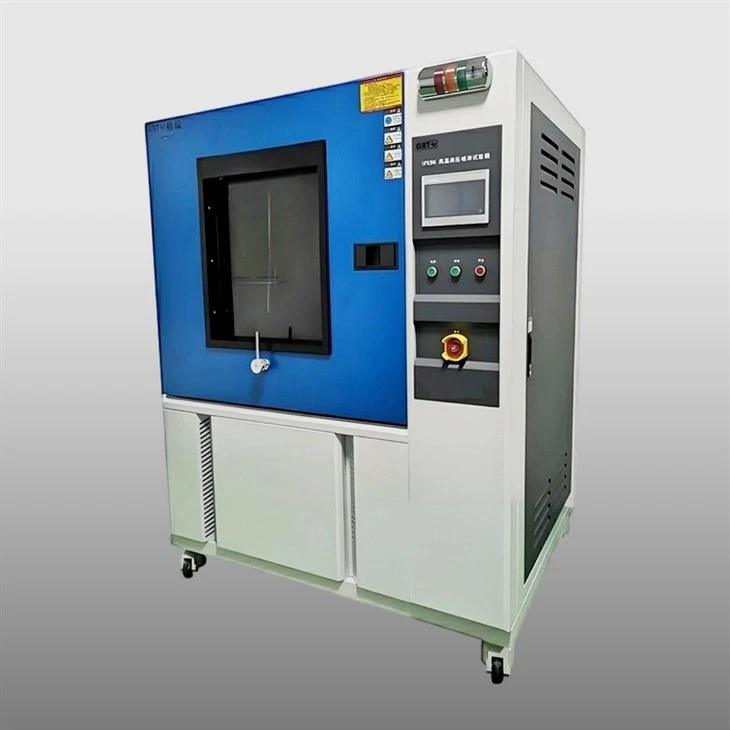

Камера для испытаний на распыление дождя(Встроенная водонепроницаемая испытательная камера IPX1-6) — это многофункциональное-устройство для испытаний на водонепроницаемость, сочетающее возможности вертикального капельного орошения, колебательного распыления и струи воды под высоким давлением. Он подходит для уличных светильников, бытовой техники, автомобильных компонентов и других электронных продуктов, требующих испытаний на степень защиты корпуса. ЭтотКамера для испытаний на распыление дождяможет имитировать шесть уровней водонепроницаемости от IPX1 до IPX6, включая вертикальное капельное орошение, капельное орошение под углом 15 градусов, колеблющуюся струю (±60 градусов и ±180 градусов) и мощные струи воды (12,5 л/мин и 100 л/мин). Благодаря закрытой конструкции камеры, внутренней части из нержавеющей стали и системе управления с сенсорным экраном, это отдельное устройство выполняет множество испытаний на водонепроницаемость, что значительно экономит лабораторное пространство и затраты на оборудование. Это идеальный выбор для учреждений контроля качества, центров исследований и разработок и производственных предприятий.
Особенности продукта
ЭтотКамера для испытаний на распыление дождяобъединяет все функции тестирования от IPX1 до IPX6 и предлагает следующие выдающиеся возможности:
- Полное водонепроницаемое покрытие– Поддерживает тесты IPX1, IPX2, IPX3, IPX4, IPX5 и IPX6 на одном компьютере.
- Высококачественная-конструкция камеры– Внешний корпус изготовлен из высококачественной-стали и покрыт лакокрасочным покрытием; внутренняя часть, проигрыватель, качающаяся трубка и т. д. — все изготовлено из нержавеющей стали SUS304, обеспечивающей длительную-стойкость к коррозии.
- Закрытая камера со встроенным-баком для воды– Рециркуляционная подача воды, автоматический контроль уровня воды и сигнализация о низком-уровне воды для предотвращения работы насоса всухую-.
- Прозрачное смотровое окно и светодиодное освещение.– Окно из закаленного стекла на двери и внутреннее светодиодное освещение для удобного наблюдения в-режиме времени.

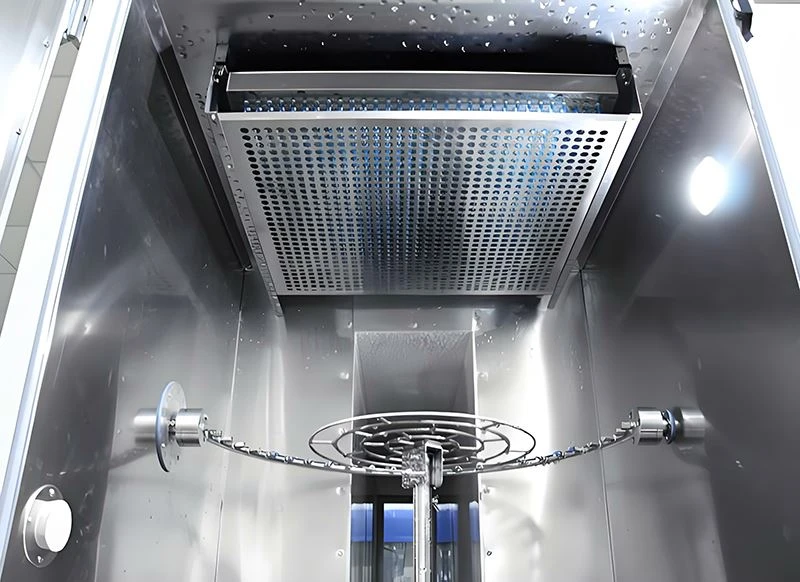

- Капельная система IPX1/2– Поддон для сбора капель вакуумного исполнения, конструкция из нержавеющей стали; латунные конические седла сопел для легкой замены иглы. Функция осушения сжатым воздухом (подача воздуха предоставляется заказчиком) удаляет остатки воды после тестирования, предотвращая засорение сопла.
- Система колебательных трубок IPX3/4– Привод шагового двигателя для точной регулировки скорости и угла поворота; нет потери шага. Поставляется с двумя осциллирующими трубками радиуса: R200 мм и R400 мм.
- Водоструйная система IPX5/6– Изготовлено в соответствии со спецификациями IEC60529; поставляется с соплами диаметром 6,3 мм (IPX5) и диаметром 12,5 мм (IPX6); расстояние распыления 2,7 м; Шаговый двигатель приводит в движение сопло.
- Высокоточный-проигрыватель– Диаметр 600 мм, грузоподъемность 50 кг, скорость вращения регулируется 1-5 об/мин, поддерживает попеременное и прерывистое вращение вперед/назад. Высота стола (от пола) регулируется в пределах 450–800 мм, наклоняется на 0 или 15 градусов в соответствии с требованиями IPX2.
- Сенсорный экран + система управления ПЛК– 7-дюймовый сенсорный экран, ПЛК Panasonic; электрические компоненты от LS, Omron и т. д. Время испытания настраивается 0–999 мин; поддерживает удаленное обслуживание WIFI/Ethernet IoT.
- Внешний доступ к источнику питания образца– Боковой кабельный порт диаметром 50 мм с резиновой заглушкой для внешнего источника питания образца (источник питания предоставляется заказчиком).
- Полная защита безопасности– Защита от утечек, защита от нехватки воды, защита от короткого-замыкания; включает высокоэффективный-фильтр для воды со сменным фильтрующим элементом.
Стандарты испытаний
Камера для испытаний на распыление дождястрого соответствует следующим международным и национальным стандартам испытаний на водонепроницаемость:
МЭК60529:1989 +A1:1999 +A2:2013– Степени защиты, обеспечиваемые корпусами (код IP)
ГБ/Т4208-2017– Степени защиты, обеспечиваемые оболочками (код IP) – Пункты 14.2.1, 14.2.2, 14.2.3, 14.2.4 и рисунки 3, 4
ГБ7000.1– Светильники – Часть 1: Общие требования и испытания
Условия испытаний для каждого рейтинга:
|
Рейтинг |
Метод испытания |
Основные параметры |
|
IPX1 |
Вертикальная капельница |
1-1,5 мм/мин, скорость поворотного стола 1 об/мин, 10 мин. |
|
IPX2 |
Капельница с наклоном 15 градусов |
3-3,5 мм/мин, 4 положения × 2,5 мин. |
|
IPX3 |
Колеблющийся распылитель (±60 градусов) |
Радиус трубки R200/R400, расход 0,56/1,1 л/мин. |
|
IPX4 |
Колеблющийся распылитель (±180 градусов) |
Радиус трубки R200/R400, расход 0,84/1,8 л/мин. |
|
IPX5 |
Водоструйная (форсунка) |
φ6,3 мм, 12,5 л/мин, расстояние 2,7 м |
|
IPX6 |
Мощная струя воды |
φ12,5 мм, 100 л/мин, расстояние 2,7 м |
Все параметры испытаний можно напрямую вызвать с сенсорного экрана или настроить, обеспечивая полное соответствие стандартам.
Технические параметры
В таблице ниже перечислены основные технические характеристикиКамера для испытаний на распыление дождя
|
Параметр |
Спецификация |
|
Внутренние размеры (Д×Д×В) |
Приблизительно. 900×900×1050 мм (возможен нестандартный размер) |
|
Внешние размеры (Д×Г×В) |
Приблизительно. 3900×1090×1760 мм (возможен нестандартный размер) |
|
Диаметр проигрывателя |
φ600 мм (с верхними пластинами φ400, φ200) |
|
Грузоподъемность проигрывателя |
50 кг |
|
Высота поворотного стола (от стола до пола) |
450 – 800 мм (регулируемая) |
|
Угол наклона поворотной платформы |
0 градусов или 15 градусов |
|
Скорость вращения поворотного стола |
1–5 об/мин (точно регулируемая) |
|
Режим вращения проигрывателя |
Непрерывное движение вперед/вперед-назад, попеременное/прерывистое |
|
Область поддона для сбора капель |
600х600 мм |
|
Диаметр/расстояние капельного сопла |
φ0,4 мм / 20×20 мм |
|
Интенсивность осадков (IPX1/IPX2) |
1-1,5/3-3,5 мм/мин |
|
Осциллирующие радиусы трубки |
Р400 мм, Р200 мм |
|
Диаметр/расстояние сопла качающейся трубки |
φ0,4 мм / 50 мм |
|
Поток IPX3 (R200/R400) |
0,56/1,1 л/мин |
|
Поток IPX4 (R200/R400) |
0,84/1,8 л/мин |
|
IPX5 диаметр сопла/расход |
φ6,3 мм / 12,5±0,625 л/мин |
|
IPX6 диаметр/расход сопла |
φ12,5 мм / 100±5 л/мин |
|
Расстояние распыления (IPX5/6) |
2,7 м (от сопла до центра проигрывателя) |
|
Источник питания |
380 В переменного тока ±10 %, 50 Гц, три-фазы, четыре-провода + PE |
|
Установленная мощность |
2,0 кВт |
|
Общий вес |
Приблизительно. 300 кг |
|
Защиты безопасности |
Защита от утечек, защита от нехватки воды, защита от короткого-замыкания |
|
Стандартные аксессуары |
Руководство по эксплуатации, сертификат соответствия, гарантийный талон, 1 фильтрующий элемент, 100 тестовых игл, водяной шланг длиной 6 м. |
Часто задаваемые вопросы
В1: Может ли это оборудование выполнять все тесты IPX1–IPX6? Требуется ли ручное переключение?
А: Да. Камера для испытаний на распыление дождя включает в себя поддон для сбора капель, вибрирующую трубку и системы струи высокого-давления. Чтобы протестировать различные номиналы, вам необходимо вручную изменить радиус качающейся трубки или распылительной насадки. Однако стандартные параметры для каждого номинала заранее сохранены в системе управления – просто выберите режим тестирования на сенсорном экране, и система заработает автоматически.
Вопрос 2. Какая подача воздуха требуется для функции сушки поддона для сбора капель IPX1/2?
О: Заказчик должен подать сжатый воздух давлением примерно 0,4-0,6 МПа, чтобы выдуть остатки воды из поддона для сбора капель после тестирования, предотвращая образование накипи и засорение форсунок. В камере нет воздушного компрессора.
В3: Как проигрыватель выполняет тест на наклон на 15 градусов для IPX2?
A: Поворотный стол можно вручную наклонить в фиксированное положение на 15 градусов. IPX2 требует, чтобы образец был испытан в четырех перпендикулярных положениях под наклоном, каждое по 2,5 минуты. Оператор может вручную поворачивать поворотный стол в каждую позицию или использовать программируемую функцию попеременного движения вперед/назад с временем задержки.
В4: Как выбрать радиус качающейся трубки?
О: Радиус должен быть как можно ближе к размерам образца, но не меньше радиуса образца. Эта камера стандартно поставляется с осциллирующими трубками R200 мм и R400 мм, которые подходят для большинства образцов малого и среднего размера. Большие радиусы (R600-R1600 мм) доступны по запросу.
В5: Может ли камера обеспечить питание испытуемого образца?
А: Да. На боковой стороне камеры имеется кабельный порт диаметром 50 мм с резиновой заглушкой. Вы можете пропустить шнур питания вашего образца через этот порт и подключить его к внешнему источнику питания (предоставляется заказчиком). Поворотный стол поддерживает попеременное вращение вперед и назад для эффективного предотвращения перекручивания кабеля.
