Если вы когда-нибудь стояли перед симулятором полета и наблюдали, как пилот переходит от крейсерского полета на высоте 35 000 футов к погружению в бурный шторм, вы, вероятно, задавались вопросом, как аэрокосмические инженеры воспроизводят эту экстремальную среду, включая разреженный воздух, низкое давление и, что особенно важно, тепло, выделяемое каждой задействованной системой. Как поставщик камер для высотных испытаний, это один из наиболее частых вопросов, которые мы получаем от клиентов в автомобильной, аэрокосмической и медицинской промышленности: как часть оборудования, предназначенная для имитации холодного вакуума низкого давления на больших высотах, справляется с теплом, исходящим от запуска испытательных образцов на полной мощности?
На первый взгляд это парадоксальная проблема. На высоте 30 000 футов температура наружного воздуха колеблется около -40°C, так что можно подумать, что вокруг достаточно естественного охлаждения. Но когда вы помещаете компонент реактивного двигателя, автомобильную систему отопления, вентиляции и кондиционирования или спутниковый датчик в герметичную камеру, в которой давление откачивается до 0,3 атмосферы (эквивалент полета на высоте 35 000 футов), физика резко меняется. Разреженный воздух в камере не передает тепло так, как воздух на уровне моря, и испытательные образцы под нагрузкой могут генерировать несколько киловатт отходящего тепла, которому некуда деваться, если только система терморегулирования камеры не спроектирована специально для этого сценария.
Давайте разберемся, как именно высотные испытательные камеры справляются с таким нагревом и почему наша конструкция [название нашей компании — нет необходимости называть, в каждой инструкции] отличается стабильной и надежной работой.
Для начала давайте обосновам это на физике теплопередачи при низком давлении. На уровне моря тепло передается тремя основными способами: проводимостью (через прямой контакт), конвекцией (через движущийся воздух) и излучением (инфракрасная энергия, излучаемая объектами). Когда давление падает ниже 0,5 атмосферы — на высоте более 18 000 футов — конвекция резко падает. Это потому, что конвекция зависит от количества молекул газа, переносящих тепло от теплой поверхности к более холодной. Меньшее количество молекул означает меньшую передачу энергии; при давлении 0,3 атмосферы вклад конвекции составляет менее 5% от общей теплопередачи по сравнению с 70% на уровне моря.
Остаются два метода: проводимость и излучение. Но проводимость работает только в том случае, если существует надежный путь для распространения тепла, например, между испытуемым образцом и стенками камеры или монтажным приспособлением. Излучение работает при любом давлении, но его эффективность зависит от температуры излучающей поверхности и способности камеры поглощать или отражать эту инфракрасную энергию. Большинство стандартных климатических камер не предназначены для этого, поэтому клиенты часто обращаются к нам, потратив время и деньги на системы, которые не могут поддерживать заданную температуру во время высотных испытаний на большой мощности.

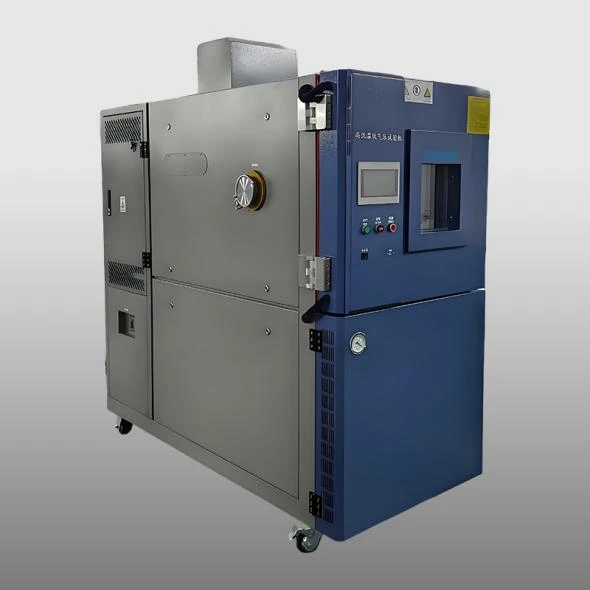

Наше основное решение начинается со специальной системы термоконтроля, разделенной на два интегрированных контура: один для внутренней атмосферы камеры, а другой для испытуемого образца. Начнем с атмосферы камеры, которая используется для имитации высотной среды с низким давлением. Мы не просто выпускаем воздух в камеру — это рециркуляционный контур сухого газа, обычно использующий азот или сухой воздух (во избежание конденсации при низких температурах), размер которого рассчитан на поддержание постоянного давления и температуры, даже когда в ходе испытания выделяется тепло.
Подождите, вы можете подумать: если мы рециркулируем газ, как он переносит тепло, когда конвекция слабая? Вот тут-то и пригодится наша запатентованная система смешивания. Мы используем центробежные вентиляторы с высоким расходом и низким давлением, которые перемещают атмосферу в камере со скоростью до 100 кубических футов в минуту — это намного больше, чем в стандартной климатической камере. Этот постоянный высокоскоростной поток не зависит от плотности молекул для передачи тепла; вместо этого он создает тонкий движущийся пограничный слой вокруг испытуемого образца. На краю теплой поверхности молекулы воздуха нагреваются, и даже при низком давлении огромный объем движущегося воздуха переносит это тепло к теплообменному змеевику камеры, прежде чем оно сможет накопиться. Мы протестировали это с испытательной нагрузкой мощностью 5 кВт в камере с давлением 0,2 атмосферы (приблизительно 25 000 футов), а разница температур по всему образцу поддерживалась на уровне ±0,5°C — чего стандартные камеры и близко не могут достичь.
Далее, путь проводимости для тестовых образцов. В большинстве камер для высотных испытаний образцы монтируются на простых металлических направляющих, которые создают крошечную площадь контакта, ограничивающую теплопередачу. Мы разрабатываем специальные монтажные приспособления со встроенными термоинтерфейсами, такими как медные пластины высокой чистоты с термопастой или материалами с фазовым переходом, которые максимизируют контакт между испытуемым образцом и холодными стенками камеры. Для применений с высокой мощностью, таких как испытание электродвигателей самолетов или компонентов реактивных двигателей, мы добавляем пластину вторичного жидкостного охлаждения непосредственно к монтажному приспособлению. В жидкостном контуре используется специальный охладитель, который может работать при температуре от -50°C до 150°C, что соответствует требуемому температурному диапазону испытания, а скорость потока регулируется в реальном времени в зависимости от тепловой мощности образца. Это очень важно: если вы просто полагаетесь на излучение образца на стенки камеры, вы увидите горячие точки на компоненте, которые не отражают реальные условия. Например, насос реактивного топлива, работающий на высоте 20 000 футов, генерирует 3 кВт отработанного тепла; без жидкостного охлаждения температура корпуса насоса достигла бы 120°C, а на стороне впуска осталась бы -20°C, что создало бы термическую нагрузку, которая не возникает во время реального полета. Наш путь проводимости исключает это.
Но радиация по-прежнему играет ключевую роль, особенно для более крупных объектов испытаний, где конвекция и проводимость не могут достичь каждой поверхности. Мы покрываем внутреннюю часть наших камер черным никелевым покрытием с высокой излучательной способностью — излучательная способность является мерой того, насколько хорошо поверхность излучает инфракрасную энергию, а черный никель имеет излучательную способность 0,92, что почти соответствует идеальному черному телу — поэтому почти все тепло, излучаемое испытуемым образцом, поглощается стенками камеры, а не отражается обратно. Сами стены охлаждаются отдельным контуром хладагента, который проходит через каналы в корпусе из нержавеющей стали, поддерживая стабильную температуру стенок на 10-15°C ниже атмосферы камеры. Для справки: стены стандартной камеры могут быть лишь немного холоднее внутреннего воздуха, поэтому излучаемое тепло отражается обратно и создает горячие точки. Наша настенная система охлаждения рассчитана на выдержку непрерывно излучаемого тепла мощностью до 10 кВт, чего достаточно даже для самых крупных тестовых образцов, с которыми мы работаем, таких как полные автомобильные аккумуляторные батареи.
Многие поставщики на этом останавливаются, но мы также включаем систему динамического контроля давления и температуры, которая синхронизируется со всеми этими контурами в режиме реального времени. Когда вы проводите высотный тест, давление и температура не являются статичными; вы можете подниматься со скоростью 1000 футов в минуту или столкнуться с внезапной разгерметизацией. Наша система контролирует шесть точек камеры и испытуемого образца 10 раз в секунду, регулируя скорость потока газа, мощность охладителя и охлаждение монтажного приспособления в течение миллисекунд. Например, если в середине испытания испытательная нагрузка возрастает на 1 кВт, скорость смесительного вентилятора увеличивается на 15 %, чтобы направить больше тепла к змеевикам, а скорость потока жидкости в контуре увеличивается на 10 %, чтобы отводить тепло от образца, и все это без нарушения настройки давления в камере. Именно такой уровень динамического контроля является причиной того, что нашаИспытательная камера низкого давленияСерия используется НАСА, ведущими производителями автомобилей и фармацевтическими компаниями, тестирующими медицинские устройства на большой высоте.
Давайте поговорим о реальном примере, чтобы представить это в контексте. В прошлом году мы работали с компанией-производителем медицинского оборудования, тестируя портативный концентратор кислорода (POC) для использования в коммерческих самолетах. POC должен работать на высоте до 43 000 футов, но когда он работает на полную мощность, он генерирует 800 Вт отходящего тепла. Первоначальные испытания клиента в стандартной климатической камере провалились, потому что на высоте 35 000 футов POC перегрелся за 12 минут, поскольку разреженный воздух не мог унести тепло, а стены камеры не могли поглотить его достаточно быстро. Мы заменили нашу камеру низкого давления, отрегулировали скорость смесительного вентилятора, добавили небольшую пластину жидкостного охлаждения в корпус двигателя POC и откалибровали регулятор температуры стены. Новая установка позволяла POC работать на полной мощности в течение 8 часов подряд на высоте 43 000 футов, при этом внутренняя температура поддерживалась в пределах ±1°C от требуемой спецификации. Клиент смог вовремя получить сертификацию FAA, и теперь они используют наши камеры для всех своих испытаний POC на большой высоте.
Распространенные ошибки, которые мы видим в других камерах, также связаны с управлением теплом. Некоторые поставщики пытаются использовать для барокамер стандартные чиллеры с воздушным охлаждением, но при низком давлении конденсаторы с воздушным охлаждением теряют 30-40% своей эффективности, поэтому не могут отводить достаточно тепла из контуров камеры. Мы используем чиллеры с водяным охлаждением, которые гораздо более эффективно передают тепло независимо от внешнего давления, и устанавливаем в них дополнительную мощность на 20 %, чтобы выдерживать пиковые тепловые нагрузки. Другие не учитывают тот факт, что при понижении давления температура кипения воды падает, поэтому любая влага в камере может превратиться в пар, который покрывает испытуемый образец и изолирует его. Наш газовый контур полностью сухой, с влагопоглощающим фильтром, который всегда поддерживает относительную влажность ниже 1 %, поэтому влага не мешает теплопередаче.
Еще один момент, который часто упускают из виду, — это накопление тепла в собственных компонентах камеры. Система контроля давления, такая как вакуумный насос и клапаны, регулирующие высоту, выделяют тепло во время работы. В стандартной камере это тепло может добавить 2–3 кВт к общей нагрузке, лишая возможности регулирования температуры. Наши камеры изолируют систему давления в отдельном изолированном отсеке с собственным небольшим контуром охлаждения, поэтому тепло никогда не попадает во внутреннюю атмосферу испытательной камеры. Это небольшой выбор конструкции, но он имеет огромное значение для согласованности результатов испытаний.
В конце концов, ключом к управлению теплом в камерах для высотных испытаний является признание того, что низкое давление не устраняет тепло — оно просто меняет способ его перемещения. Вы не можете полагаться на естественную конвекцию для отвода отходящего тепла, поэтому вам приходится разрабатывать системы, которые активно передают тепло посредством проводимости, усиливают излучение и синхронизируют каждый компонент с динамическими условиями испытания.
Если вы работаете над проектом, требующим высотных испытаний (будь то аэрокосмические компоненты, автомобильные электромобили, медицинские устройства или спутники), управление теплом — это не то, на чем стоит экономить. Камера, которая не может поддерживать стабильную температуру на высоте, даст вам неверные данные, что приведет к изменениям в конструкции, задержке сертификации и дополнительным затратам. Мы помогли десяткам клиентов решить именно эту проблему, и мы можем помочь и вам. Чтобы обсудить ваши конкретные потребности в тестировании и найти подходящую конфигурацию камеры для вашей рабочей нагрузки, свяжитесь с нашей командой сегодня.
Ссылки
- АШРАЭ. (2021). Справочник: Приложения HVAC. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха.
- НАСА. (2019). Руководство по испытаниям аэрокосмического оборудования на высоте. Технический отчет НАСА SP-2019-000123.
- Incropera, FP, и ДеВитт, DP (2007). Основы тепломассообмена (6-е изд.). Джон Уайли и сыновья.
- Международная организация по стандартизации. (2020). ISO 16750-2: Транспорт дорожный. Условия окружающей среды и испытания электрического и электронного оборудования. Часть 2. Электрические нагрузки. ИСО.
